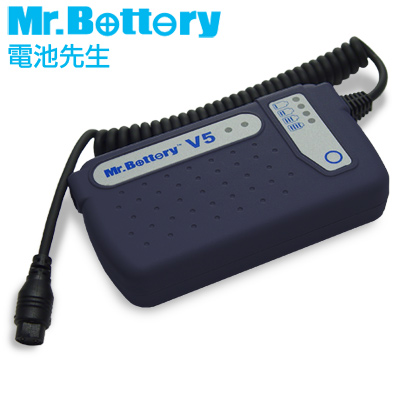

V5 口袋式萬用外接式電池
輕巧的好幫手

●自動偵測與充電保護回路
●超輕薄設計  (150g)
●容量偵測燈號  (4  LED)
●多重安全保護：防過充、過放電、防過熱、避短路
●附贈5組接頭


5V / 2A ★經典限量版★ 羅丹藍

• 輕巧機動性的設計
• 可放在口袋輕鬆帶著走
• 超高容量電池 (4400mah)
• 輕薄 150g
• 附贈5組輸出接頭
• 體積小，多用途

雅致灰，防滑表面

可連接手機 / Nokia 接頭

連接掌上型電玩 / PSP 接頭

連接PDA等等 / PDA 接頭（範例 Dopod）

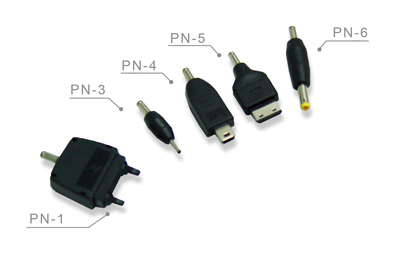

5組接頭說明（下圖）

以上對應機種，僅作為參考

• PN-1：Sony Ericsson;
• PN-3：Nokia;
• PN-4：min-USB適用之各類3C產品(Motorala);
• PN-5：Samsung ;
• PN-6：SONY PSP


• 品牌：Mr.Battery
  料號：600-XX001-10-1

• 適用環境溫度
  ‧充電環境溫度：0°~  45°C
  ‧放電環境溫度：0°~  50°C
  ‧倉儲環境溫度： -10°~  50°C

• 外觀尺寸
  ‧102x57x22mm（長度x寬度x厚度）
  ‧重量：150g

• 適用設備
  PDA、Mobile  Phone、Digital Camera、Digital Vedio
  Portable HDD、CD ROM、DVD ROM、MP3
  iPOD、PSP、NDS、GBA、
  Other Communication Device

• 電氣規格
  ‧電池容量：4400mAH(TYP)
  ‧輸出電壓：5Vdc  ±  5%
  ‧最大輸出電流：2.0  A(Max)
  ‧充電電壓：5Vdc  ±  5%
  ‧最大充電電流.... 2.0  A(Max)
  ‧充電時間：4hr(TYP)

本產品可提供穩定的電源輸出，在戶外或是外出時，可當成一般充電器使用。

• 使用時（供電），請將(F.)電源輸出開關撥到ON，電源輸出端子(A.)會提供一組直流5V電源，最大輸出供電電流為2安培。


• 請於使用完畢時，將(F.)電源輸出開關撥到OFF關閉。
  (若將開關持續保持於開啟狀態，本產品將持續運轉輸出電源，請於使用完畢時，將開關撥至OFF位置，避免內部電池電力耗盡。)

電流輸出端子說明
本產品有數種纜線與端子接頭可供選擇，使用伸縮捲線或是延長纜線時，請善用所附的端子接頭，對應相對攜帶電子裝置。

( 請注意切勿將(A.)輸出端子接上(G.)充電端子，內部保護機制將會視為 危險狀態，為確保安全，自動將內部保險零件燒毀，將導致產品損壞。)

本產品可利用(C.)電量顯示按鈕，顯示內部電池所剩餘電量。

使用時將(C.)電量顯示按鈕按下後，(B.)電量顯示燈號將顯示剩餘電量。燈號含意請參考下列說明：

• 4 顆燈全亮時，代表電力充足。
• 3 顆燈亮時，代表電力剩餘約75%。
• 2 顆燈亮時，代表電力剩餘約50%。
• 1 顆紅燈亮時，代表電力剩餘約25%。
  ＊當最後1 顆紅燈閃滅時，代表電力已耗盡，請盡速充電。



1. 若於充電時，(D.)異常燈號亮起
   代表內部電池已處於相當低的電壓，無法於充電時，同時提供電力輸出，請將(F.)電源輸出開關撥到OFF，等待一會，待內部保護機制回復，才會再進行充電動作。


2. 若於放電時，(D.) 異常燈號亮起
   代表輸出端的設備所需電流太高或是不適用，內部保護機制動作，等待一會，內部保護機制將自動回復。若於一般時(D.)異常燈號亮起，代表內部電池已損壞或是壽命已盡，無法繼續使用，請聯絡Mr.Battery電池先生。

• 當電量顯示燈號(B.)最後1顆紅燈閃滅或已經不會亮時，代表電力已全部耗盡。請將DC5V之變壓器接到(G.)電池充電端子，開始幫內部電池充電，電池充電時(E.)充電燈號將持續亮著，直到內部電池已充電完成， (E.)充電燈號方才會熄滅。
• 一般情況下，所需充電時間約4個小時。
